Полное наименование | Труба чугунная из высокопрочного чугуна с добавлением шаровидного графита |
Тип присоединения | Раструб |
Страна производителя: | РФ |
Материал корпуса: | ВЧШГ |
Рабочая среда: | Вода |
Давление условное | Ру3-Ру6,4 |
Трубы ВЧШГ имеют ряд преимуществ перед обычными чугунными трубами. Основной - цементное покрытие внутренней поверхности трубы. Так называемое ЦПП позволяет использовать данные элементы для прокладки питьевых трубопроводов. Так же эти трубы имеют повышенную прочность и имеют допуски к использованию на всех объектах Мосводоканала, а раструбное присоединение позволяет осуществлять быстрый и легкий монтаж. Срок службы труб ВЧШГ составляет 80-100 лет при использовании в сетях водоснабжения и 50-60 лет в самотечных сетях канализационных сточных вод. Стойкость труб ВЧШГ к коррозии в 10 раз выше чем у труб из стали. В зависимости от условий монтажа и диаметра трубопровода используют три типа соединения: Tyton, RJ и RJS. Каждое имеет индивидуальные конструктивные особенности. Основным производителем труб ВЧШГ является ООО Липецкая трубная компания "Свободный Сокол".

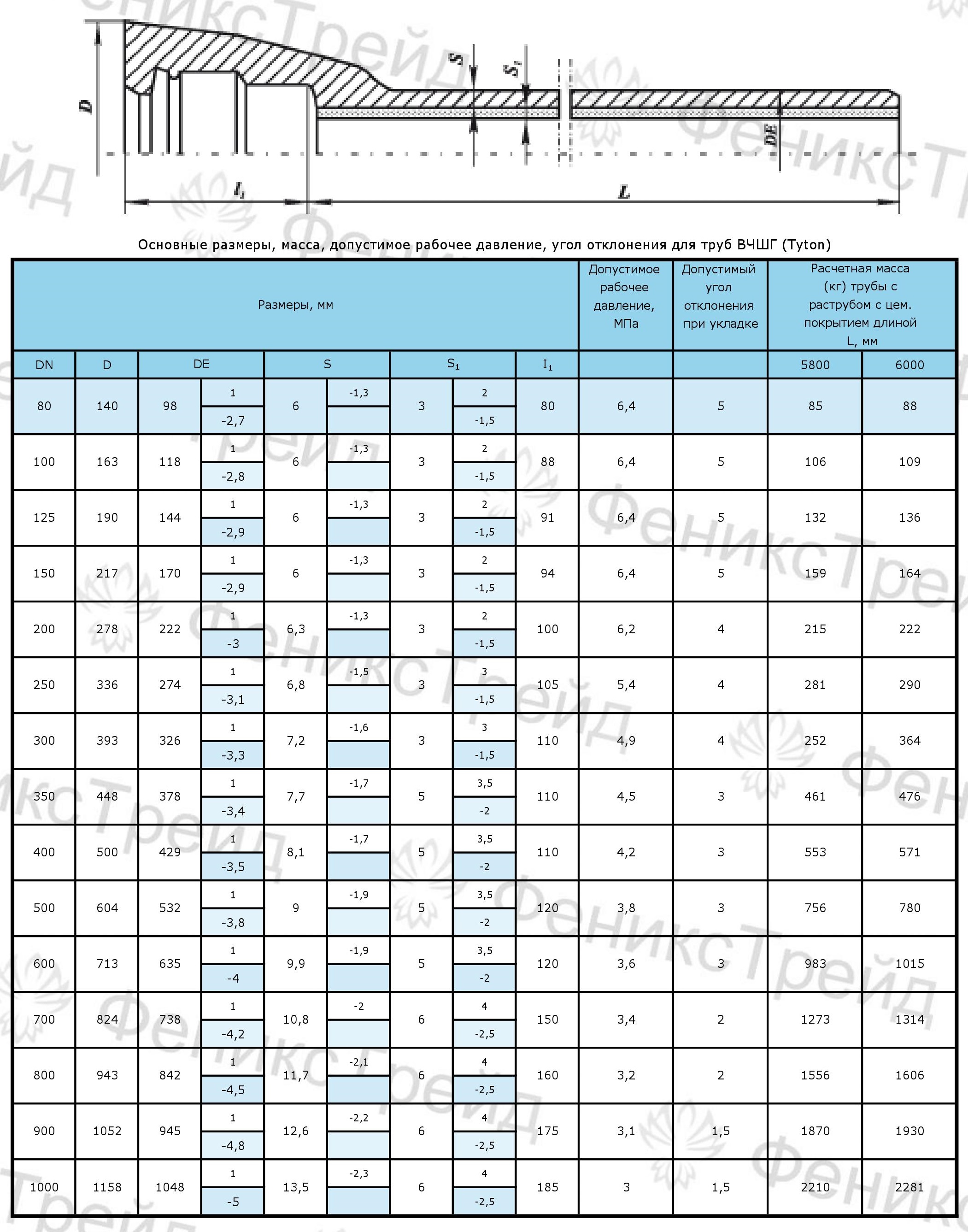

Раструбно-замковое («Tyton») соединение под резиновое уплотнение в виде кольца используется для трубопроводов DN 80-1000 мм с допустимым давлением от 3,0 до 6,4 МПа (в зависимости от диаметра).

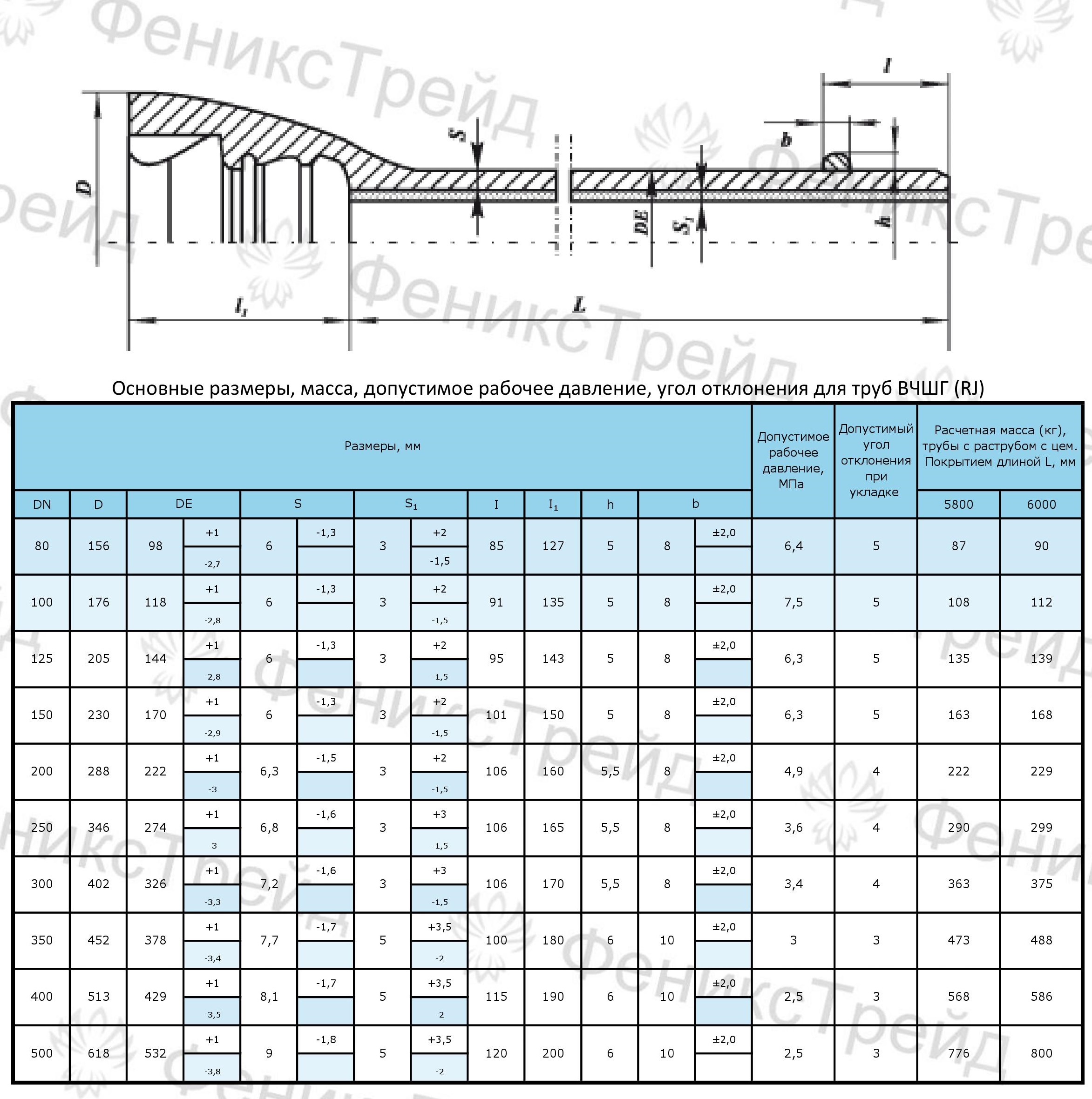

Раструбно-замковое («RJ») соединение под резиновое уплотнение в виде кольца предназначено для трубопроводов диаметрами DN 80-500 мм с рабочим давлением от 2,5 до 8,8 МПа. Соединение «RJ» исключает возможность рассоединения труб при прокладке трубопровода в сложном рельефе местности, в местах опасности осадки грунта и при ударных нагрузках. На гладком конце трубы присутствует буртик. При монтаже используются стопоры, вдвигаемые после соединения труб в выемку на раструбе и фиксируемые проволокой. Это особенно важно при монтаже трубопроводов в подвижных грунтах, в гористой местности и в вертикальном положении труб. Также соединение «RJ» рекомендуется использовать для прокладки труб бестраншейными методами.
Раструбно-замковое («RJS») соединение под резиновое уплотнение в виде кольца предназначено для трубопроводов DN от 600 до 1000 мм с рабочим давлением от 1,6 до 3,2 МПа. Трубы под соединение «RJS» укомплектовываются резиновыми уплотнениями типа «Tyton» и стопорами, которые, для предотвращения разъединения, фиксируются металлической лентой.
