Полное наименование | Вентиль стальной фланцевый 15с22нж (он же запорный клапан) стандартного или нж исполнения |
Тип присоединения | Фланцевое |
Страна производителя: | РФ |
Материал корпуса: | Сталь |
Тип привода: | Ручной |
Температура рабочей среды: | до +425 гр.С |
Рабочая среда: | Горячая и холодная вода, отопление, неагрессивные сточные воды, агрессивные среды |
Класс герметичности: | А |
Давление условное | Ру40 |
Вентиль (запорный клапан) 15с22нж изготавливается из стали и имеет следующее назначение - перекрытие тока рабочей среды в трубопроводной системе. Данный вентиль предназначен для использования в трубопроводах с большим давлением рабочей среды, а именно до 40 атмосфер. Так же стоит сказать, что данный элемент трубопровода являет собой воплощение абсолютно типового чертежа, созданного в 60-х годах 20 века и допущен к использованию на подавляющем числе объектов, будь то вода - пар, нефтепродукты или даже ГСМ под высоким давлением.

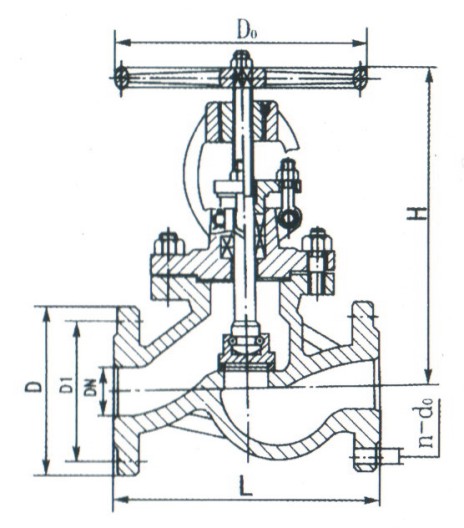

рис.1
Таблица размеров (рис.1):
Условный проход | Длина L, мм | Высота H, мм | Масса m, кг |
Ду-15 | 130 | 140 | 42493 |
Ду-20 | 150 | 140 | 42373 |
Ду-25 | 160 | 145 | 42409 |
Ду-32 | 180 | 145 | 11 |
Ду-40 | 200 | 296 | 42627 |
Ду-50 | 230 | 296 | 42386 |
Ду-65 | 290 | 360 | 32.3 |
Ду-80 | 310 | 400 | 36 |
Ду-100 | 350 | 426 | 49.1 |
Ду-125 | 400 | 508 | 65 |
Ду-150 | 480 | 520 | 105 |
Ду-200 | 600 | 725 | 165 |
