Полное наименование | Кран шаровой латунный муфтовый проходной 11б27п1 для полного перекрытия тока рабочей среды |
Тип присоединения | Резьбовое |
Страна производителя: | РФ, КНР |
Материал корпуса: | Латунь |
Тип привода: | Ручной |
Температура рабочей среды: | до +150 гр.С |
Рабочая среда: | Вода, пар |
Класс герметичности: | А |
Давление условное | Ру16 |
Латунные краны ( англ. «brass taps») – вид запорной арматуры, который широко используется в системах отопления, водоснабжения, газораспределения и канализации, отличающихся небольшим диаметром трубопровода и температурой среды до +150С и давлением до Ру16. Практически присутствуют в любом здании с водопроводом и системой отопления. Различают по предназначению: краны латунные шаровые 11б27п(1) с разным присоединением к трубопроводу:муфта-муфта, американка, муфта-резьба, рукоятка может быть рычаг или бабочка; Для изготовления корпуса используют латунь марок ЛС 59-1 и ЛК 80-3Л. Конструкция состоит из корпуса, шара или пробки - в зависимости от назначения, ручки управления и спускника (воздухоотводчика), если предусмотрено конструкцией.

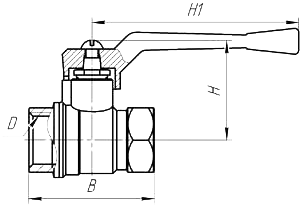

рис.1
Таблица размеров (рис.1):
мм | D | H, мм | В, мм | Н1, мм | рабочая среда | Вес, кг |
15 | G1/2" | 44 | 48 | 80 | Вода, пар | 0,158 |
20 | G3/4" | 44 | 55 | 80 | Вода, пар | 0,226 |
25 | G1" | 55 | 64 | 100 | Вода, пар | 0,381 |
32 | G1 1/4" | 63 | 77 | 100 | Вода, пар | 0,551 |
40 | G1 1/2" | 78 | 87 | 160 | Вода, пар | 0,896 |
50 | G2" | 87 | 103 | 160 | Вода, пар | 1,34 |
