Полное наименование | Кран шаровой цельносварной фланцевый 11с22п Breeze |
Тип присоединения | Фланцевое |
Страна производителя: | Украина |
Завод-изготовитель: | Завод Олбризсервис |
Материал корпуса: | Сталь |
Тип привода: | Ручной |
Температура рабочей среды: | от −35°С до +180 гр.С |
Рабочая среда: | вода, природный газ, нефтепродукты, инертные газы |
Класс герметичности: | Класс "А" по ГОСТ Р 54808 - отсутствие протечек |
Давление условное | Ру16, Ру40 |
Краны шаровые цельносварные фланцевые 11с22п Бриз

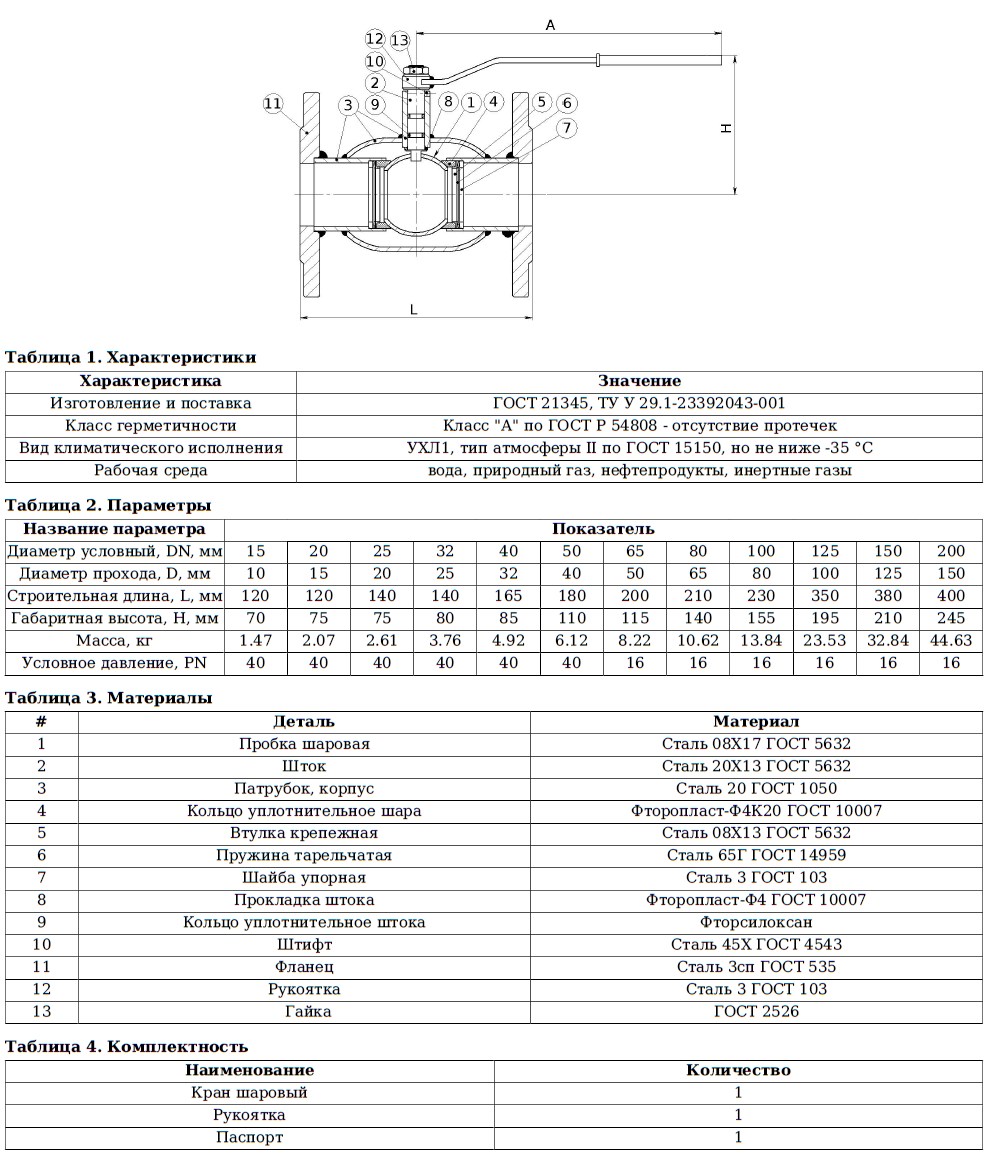

рис.1 чертеж кран 11с22п Breeze
габаритные размеры (рис.1)
Код | DN | D | PN | L | H | A | n |
11.22.015-001 | 15 | 10 | 40 | 120 | 85 | 115 | 4 |
11.22.020-001 | 20 | 15 | 40 | 120 | 85 | 115 | 4 |
11.22.025-001 | 25 | 20 | 40 | 140 | 90 | 170 | 4 |
11.22.032-001 | 32 | 25 | 40 | 140 | 90 | 170 | 4 |
11.22.040-001 | 40 | 32 | 40 | 165 | 105 | 240 | 4 |
11.22.050-001 | 50 | 40 | 40 | 180 | 110 | 240 | 4 |
11.22.065-001 | 65 | 50 | 16 | 200 | 115 | 240 | 4 |
11.22.080-001 | 80 | 65 | 16 | 210 | 140 | 275 | 8 |
11.22.100-001 | 100 | 80 | 16 | 230 | 155 | 385 | 8 |
11.22.125-001 | 125 | 100 | 16 | 350 | 195 | 540 | 8 |
11.22.150-001 | 150 | 125 | 16 | 380 | 205 | 540 | 8 |
11.22.200-001 | 200 | 150 | 16 | 400 | 245 | 780 | 12 |
