Затворы чугунные Dendor 017W диск-нж сталь

затвор dendor 017w
Артикул товара
284
Цена: 2 525 руб.
  • цены на 7% ниже, чем у конкурентов!
  • получите оптовые цены - отправьте заявку!
  •   Полное наименование Затвор поворотный дисковый DENDOR тип 017W межфланцевый, чугуный с нержавеющим диском
      Тип присоединения Межфланцевое
      Страна производителя: Польша, РФ
      Завод-изготовитель: Dendor valve industrial
      Материал корпуса: Чугун ВЧШГ
      Тип привода: Ручной
      Температура рабочей среды: от −25°С до +150 гр.С
      Рабочая среда: Вода, пар
      Класс герметичности: А
      Давление условное Ру16
  • Затворы поворотные дисковые DENDOR тип 017W межфланцевые, чугуные с нержавеющим диском. Уплотнение: EPDM, NBR, VITON.

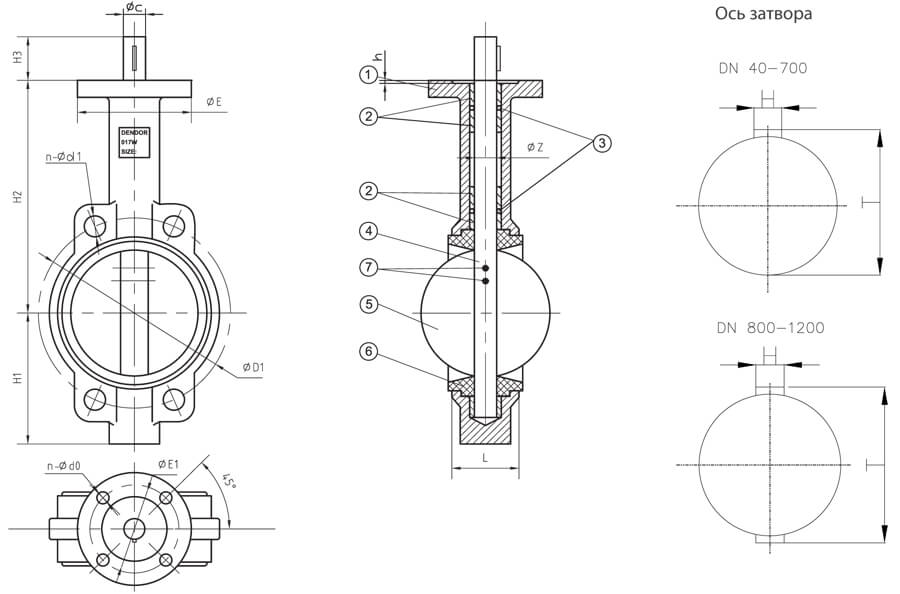

  • рис.1 чертеж затвор Dendor 017w, диск - нж

    описание (рис.1):

    1 Корпус ВЧШГ
    2 Втулка (подшипник скольжения) вала PTFE
    3 Кольцо уплотнения вала EPDM
    NBR
    4 Вал Нержавеющая сталь
    5 Диск ВЧШГ с никелированным покрытием, нержавеющая сталь
    6 Вкладыш уплотнения (седло) EPDM
    NBR
    VITON
    7 Штифт Нержавеющая сталь

    Таблица размеров (рис.1):

    DN L H1 H2 H3 ØD1 ØZ, Øc T Вес без привода, кг
    DN 32 32 60 100 29 100 8,8 - 1,7
    DN 40 32 68 139 32 110 #### 14,8 1,7
    DN 50 33 80 161 30 125 12,6 14,8 2,07
    DN 65 36 89 175 30 145 12,6 14,8 2,85
    DN 80 46 95 181 30 160 12,6 14,8 3,28
    DN 100 52 114 200 30 180 15,8 17,9 4,6
    DN 125 56 127 213 30 210 18,9 21 5,5
    DN 150 56 139 226 30 240 18,9 21 7,5
    DN 200 60 175 260 37 295 22,1 24,2 12,3
    DN 250 68 203 292 37 355 28,5 31,5 17,5
    DN 300 78 242 337 37 410 31,6 34,8 28
    DN 350 78 267 368 45 470 31,6 34,8 35,5
    DN 400 102 297 600 51,2 525 33,2 26,2 58
    DN 500 127 368 680 64,2 650 41,2 44,2 99,5
    DN 600 156 444 562 64,2 770 50,7 54,8 183
    DN 700 165 505 624 66 840 55 59 300
    DN 800 190 576 672 66 950 55 63 390
    DN 1000 216 701 800 142 1170 85 105 760
    DN 1200 276 844 940 162 1390 105 117 1095
