Полное наименование | Затвор поворотный дисковый DENDOR тип 023F фланцевый, с эксцентриком и редуктором |
Тип присоединения | Фланцевое |
Страна производителя: | Польша, РФ |
Завод-изготовитель: | Dendor valve industrial |
Материал корпуса: | Кованый чугун |
Тип привода: | Ручной (механический редуктор) |
Температура рабочей среды: | от −25°С до +130 гр.С |
Рабочая среда: | Вода, пар |
Класс герметичности: | А |
Давление условное | Ру16 |
Затворы поворотные дисковые с эксцентриком DENDOR тип 023F фланцевые, чугуные с кованым чугунным диском. Уплотнение: EPDM, NBR, VITON.

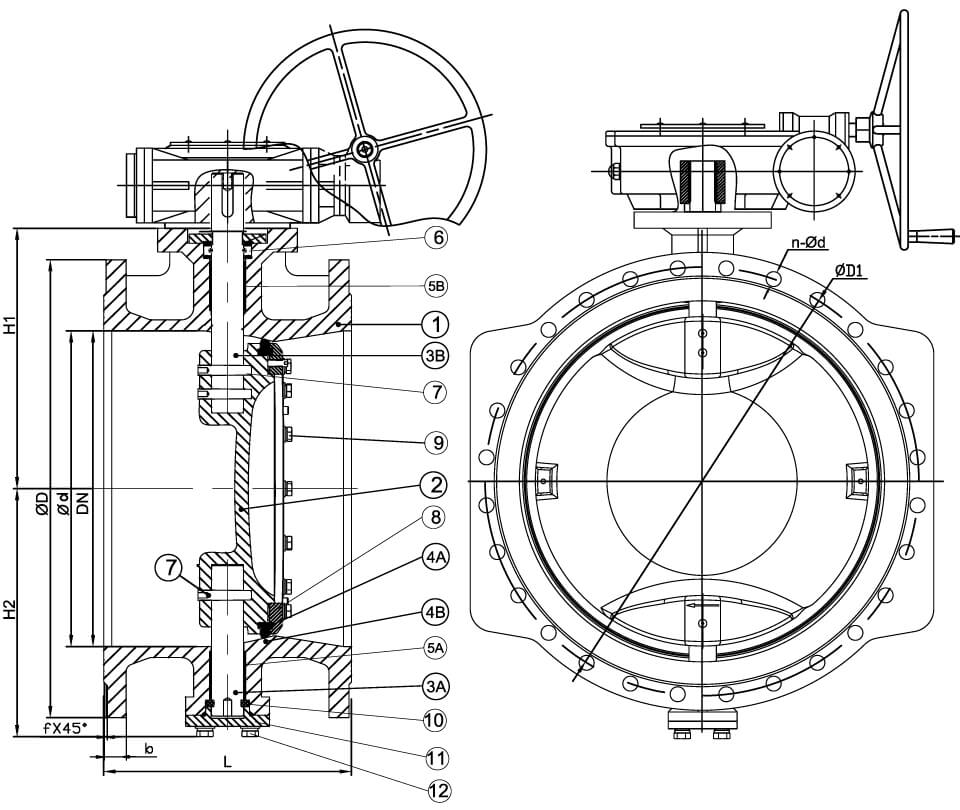

рис.1 чертеж затвор Dendor 023f
описание (рис.1):
1 | Корпус | Ковкий чугун | GGG40 |
2 | Диск | Ковкий чугун | GGG40 |
3В | Верхняя часть штока | Нержавеющая сталь | SS304 |
3А | Нижняя часть штока | Нержавеющая сталь | SS304 |
4В | Уплотнение на корпусе | Нержавеющая сталь | SS304 |
4А | Уплотнение на диске | EPDM | EPDM |
5В | Уплотнение штока | PTFE | PTFE |
5А | Уплотнение штока | PTFE | PTFE |
6 | Уплотнительное кольцо | EPDM | EPDM |
7 | Штифт | Нержавеющая сталь | SS304 |
8 | Фиксатор | Нержавеющая сталь | SS304 |
9 | Болт фиксатора | Нержавеющая сталь | SS304 |
10 | Упорное кольцо | Нержавеющая сталь | - |
11 | Крышка | Ковкий чугун | GGG40 |
12 | Болт, шайба | Нержавеющая сталь | SS304 |
Таблица размеров (рис.1):
DN | L | H1 | H2 | ØD | ØD1 | Ød | n-Ød | b | f | Вес с редуктором, кг |
DN 300 | 270 | 264 | 237 | 445 | 400 | 370 | ### | 23 | 4 | 115 |
DN 350 | 290 | 300 | 270 | 505 | 460 | 429 | 16-23 | 24 | 4 | 150,4 |
DN 400 | 310 | 330 | 301 | 565 | 515 | 480 | 16-28 | ### | 4 | 187 |
DN 500 | 350 | 390 | 364 | 670 | 620 | 582 | 20-28 | ### | 4 | 280 |
DN 600 | 390 | 390 | 364 | 780 | 725 | 682 | 20-31 | 30 | 5 | 352 |
DN 700 | 430 | 527 | 498 | 895 | 840 | 794 | 24-31 | 32.5 | 5 | 538 |
DN 800 | 470 | 581 | 551 | 1015 | 950 | 901 | 24-34 | 35 | 5 | 630 |
DN 900 | 510 | 645 | 613 | 1115 | 1050 | 1005 | 28-34 | 37.5 | 5 | 775 |
DN 1000 | 550 | 720 | 690 | 1230 | 1160 | 1001 | 28-37 | 40 | 5 | 1070 |
DN 1200 | 630 | 822 | 798 | 1455 | 1380 | 1328 | 32-41 | 45 | 5 | 1466 |
DN 1400 | 710 | 1010 | 985 | 1675 | 1590 | 1530 | 36-44 | 46 | 5 | 3232 |
DN 1600 | 790 | 1130 | 1120 | 1915 | 1820 | 1750 | 40-50 | 49 | 5 | 4960 |
DN 1800 | 870 | 1280 | 1270 | 2115 | 2020 | 1950 | 44-50 | 52 | 5 | 8013 |
DN 2000 | 950 | 1405 | 1380 | 2325 | 2230 | 2150 | 48-50 | 55 | 5 | 13150 |
