Полное наименование | Клапан обратный двухстворчатый межфланцевый DENDOR тип 010С |
Тип присоединения | Межфланцевое |
Страна производителя: | Польша, РФ |
Завод-изготовитель: | Dendor valve industrial |
Материал корпуса: | чугун GGG40 стермообработанным эпоксидным покрытием |
Температура рабочей среды: | до +150 гр.С |
Рабочая среда: | Вода, пар |
Класс герметичности: | А |
Давление условное | Ру16 |
Клапаны обратные двухстворчатые межфланцевые Dendor/Дендор серии 010С

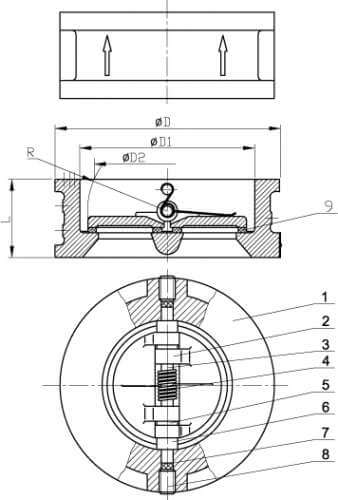

рис.1 чертеж клапан Dendor 010c
описание (рис.1):
КОНСТРУКЦИЯ | МАТЕРИАЛ | МАРКИРОВКА | |
1 | Корпус | Чугун с термообработанным эпоксидным покрытием | GGG40 |
2 | Створки диска | Чугун, покрытый никелем | GGG40 |
Оцинкованная сталь | |||
Нержавеющая сталь | |||
3 | Шток | Нержавеющая сталь | SS304 |
4 | Пружина | SS304 | |
5 | Шайба | PTFE | PTFE |
6 | Шайба | PTFE | PTFE |
7 | Уплотнение (кольцо) | NBR | NBR |
8 | Шпилька | Оцинкованная сталь | - |
9 | Уплотнение | EPDM/NBR/VITON | EPDM/NBR/VITON |
Таблица размеров (рис.1):
DN | L | ØD | ØD1 | ØD2 | R | Вес, кг |
DN 32 | 43 | 82 | 57 | 35 | 25 | 1 |
DN 40 | 43 | 78 | 57 | 35 | 25 | 1,1 |
DN 50 | 43 | 107 | 65 | 40 | 27 | 1,6 |
DN 65 | 46 | 127 | 80 | 60 | 35 | 2,4 |
DN 80 | 64 | 142 | 94 | 70 | 42 | 3,6 |
DN 100 | 64 | 162 | 117 | 88 | 50 | 4,4 |
DN 125 | 70 | 192 | 145 | 115 | 64 | 6,6 |
DN 150 | 76 | 218 | 171 | 134 | 77 | 9,1 |
DN 200 | 89 | 273 | 224 | 182 | 102.5 | 15,2 |
DN 250 | 114 | 328 | 265 | 220 | 125 | 27 |
DN 300 | 114 | 378 | 310 | 260 | 146 | 36 |
DN 350 | 127 | 438 | 360 | 298 | 170 | 55 |
DN 400 | 140 | 488 | 410 | 350 | 195 | 62,6 |
DN 500 | 152 | 594 | 505 | 438 | 238 | 106 |
DN 600 | 178 | 700 | 624.5 | 538 | 292 | 156 |
DN 700 | 229 | 810 | 720 | 662 | 345 | 267 |
DN 800 | 241 | 917 | 825 | 762 | 294 | 340 |
DN 1000 | 300 | 1126 | 1042 | 986 | 507 | 450 |
