Было: | 1 620 руб. |
Цена: | 1 361 руб. |
Экономия: | 259 руб. ( -16.00% ) |
Отдел продаж: 8 (499) 213-03-63, [email protected]
Полное наименование | Односторонний стяжной ремонтный хомут для экстренного устранения течи на трубопроводах с неагрессивной рабочей средой |
Тип присоединения | Болтовое |
Страна производителя: | РФ |
Завод-изготовитель: | ПКФ СЕКТОР |
Материал корпуса: | Неравеющая сталь |
Температура рабочей среды: | от -20 до +120 гр.С |
Рабочая среда: | Горячая и холодная вода, отопление, неагрессивные сточные воды, агрессивные среды |
Класс герметичности: | А |
Давление условное | Ру16 |
Предназначение гидравлического хомута заключается в ликвидации аварийных протечек на трубопроводах, произошедших из-за коррозионного, ударного или грунтово-сдвигового воздействия. Особенность гидравлического хомута в том, что для устранения течи, в силу конструкции, используется гидростатическое давление вытекающей среды для ее же запирания. Гидравлические хомуты применяются для ликвидации аварий на чугунных, стальных или ПВХ трубах. Они могут быть использованы при устранении протечек из-за свищей, трещин и даже полных расколов водопроводных и канализационных труб диаметрами от 50 до 500 мм. В отличии от хомутов с резиновыми уплотнениями вафельного типа гидравлический хомут может обеспечивать высокую герметичность при ремонте труб с неровной поверхностью. Благодаря конструктивным особенностям резинового уплотняющего профиля гидравлический хомут особенно незаменим при устранении протечек на прокорродированных или некачественно выполненных сварных швах стальных трубопроводов. Ремонтный гидравлический хомут представляет собой стальную ленту из нержавеющей стали (разделенную на две части петлей), по внутренней части которой располагается резиновое уплотнение специальной формы (EPDM или NBR). Такая форма как раз и позволяет воспользоваться гидростатическим давлением среды для предотвращения течи.

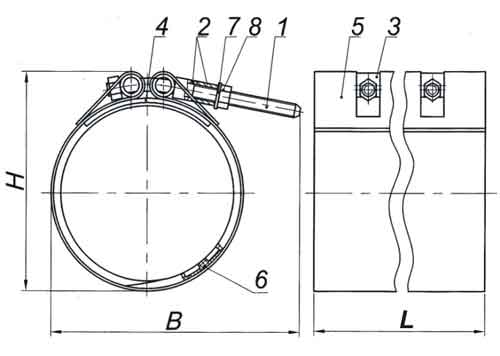

рис.1
Описание материалов (рис.1):
1,2,7,8 - крепежные изделия: оцинкованная сталь 45
3- ось: нержавеющая сталь
4 - вкладыш: нержавеющая сталь
5- бандаж: нержавеющая сталь, предназначенная для контакта с питьевой водой
6- уплотнение: термостойкая резина NBR
Таблица размеров (рис.1):
Ду трубы, | Наружный диаметр трубы, | B,мм | H,мм |
мм | Dmin-Dmax, мм | ||
L = 200 мм | |||
50 | 60 - 65 | 125 | 90 |
65 | 75 - 85 | 130 | 105 |
80 | 88 - 98 | 150 | 125 |
100 | 108 - 118 | 170 | 150 |
125 | 140 - 145 | 185 | 170 |
150 | 165 - 175 | 200 | 190 |
200 | 218 - 228 | 225 | 235 |
250 | 270 - 280 | 265 | 285 |
300 | 320 - 330 | 315 | 325 |
400 | 420 - 430 | 410 | 435 |
L = 300 мм | |||
50 | 60 - 65 | 125 | 90 |
65 | 75 - 85 | 130 | 105 |
80 | 88 - 98 | 150 | 125 |
100 | 108 - 118 | 170 | 150 |
125 | 140 - 145 | 185 | 170 |
150 | 165 - 175 | 200 | 190 |
200 | 218 -228 | 225 | 235 |
250 | 270 - 280 | 265 | 285 |
300 | 320 - 330 | 315 | 325 |
400 | 420 - 430 | 410 | 435 |
500 | 525 - 540 | 510 | 570 |
600 | 625 - 640 | 605 | 670 |
700 | 725 - 740 | 705 | 770 |
800 | 825 - 850 | 850 | 875 |
