Задвижки 30с41нж

Задвижки 30с41нж
Артикул товара
367456
Цена: 3 764 руб.



Отдел продаж: 8 (499) 213-03-63, fnxtrade@yandex.ru

  •   Полное наименование Задвижка клиновая фланцевая 30с41нж двухдисковая с выдвижным шпинделем
      Тип присоединения Фланцевое по по ГОСТ 12819-80
      Страна производителя: Россия
      Завод-изготовитель: "Нитэкмаш Сервис" г.Ногинск
      Материал корпуса: Углеродистая сталь
      Тип привода: Ручной (маховик)
      Температура рабочей среды: до +425 гр.С
      Рабочая среда: Вода, Пар
      Класс герметичности: в соответствии с ГОСТ 9544-93 задвижка имеет "А"

  • Задвижки 30с41нж – пожалуй, самый распространенный тип стальной запорной арматуры. Многие поколения монтажников, начиная с советского прошлого, прекрасно знают о чем идет речь, если упоминается таблица фигур с наименованием данной позиции. Описанные выше задвижки – абсолютно унифицированная единица запорной арматуры. Все их элементы разработаны специалистами, которые постарались и соблюли установленные российские, европейские, американские нормы и по этому допущены к установке на абсолютно любых трубопроводах, давление в которых не выше Ру16 атмосфер.

    Еще укажем на то, что данные задвижки имеют самое распространенное присоединение к трубе - фланцевое, так же соответствующее ГОСТ, это дает возможность неоднократной установки одной и той же задвижки даже на разных трубопроводах поочередно. Все любят отечественную арматуру благодаря невысокой цене. Убедитесь сами, сравните цены на нашем сайте, и Вы увидите -стоимость 30с41нж весьма демократична и даст возможность сэкономить при составлении сметы и последующей установке.

    Всю техническую информацию, включая чертеж, расшифровку аббревиатуры, детальные фото смогут посмотреть любые посетители данной страницы и нашего сайта в целом. Остались вопросы относительно описания задвижки? Просим Вас не стесняться общаться нашим техническим специалистам! Узнав все, что Вас интересовало, Вы с легкостью можете купить 30с41нж и комплектующие к ней. Звоните, ждем Вас!

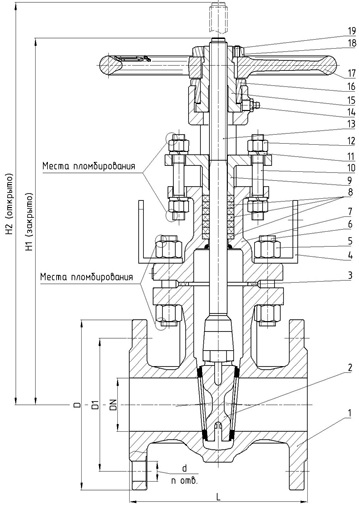

  • Чертеж: габаритные размеры и общее описание деталей




    1 - Корпус; 2 - Клин; 3 – Прокладка; 4 – Кронштейн; 5 – Гайка; 6 – Шпилька; 7 – Крышка; 8 – Набивка сальниковой камеры; 9 – Сальник; 10 - Шпилька; 11 – Шайба; 12 – Гайка; 13 – Шпиндель; 14 – Масленка; 15 – Втулка ходовая; 16 – Втулка упорная; 17 – Маховик; 18 – Гайка; 19 – Винт стопорный



    Таблица 1 – Основные геометрические параметры задвижки PN 1,6 Мпа
    DN, мм Размеры, мм n
    L D D1 d H1 H2
    50 180 160 125 18 345 405 4
    80 210 195 160 18 450 550 4
    100 230 215 180 18 465 570 8
    125 255 245 210 18 501 635 8
    150 280 280 240 22 650 820 8
    200 330 335 295 22 795 1015 12
    250 450 405 355 26 950 1210 12
    300 500 460 410 26 1100 1500 12
    400 600 580 525 30 1415 1850 16



    Устройство, работа и основные геометрические параметры

    Каждая задвижка состоит из следующих основных деталей и узлов (см рисунок 1):

    а) корпуса (поз.1)

    б) узла затвора, обеспечивающего геометрическое перекрытие проходного сечения задвижки (поз.2)

    в) крышки (поз.7)

    г) узла сальника (поз.8, 9)

    д) шпинделя (поз.13)

    е) узла управления – маховика (поз.17) с ходовой втулкой (поз.15)



    Таблица 2 - Основные технические данные и характеристики задвижек
     Изделие Таблица фигур Климатическое исполнение по ГОСТ 15150-69 Материал основных корпусных деталей Ду, мм Наибольший крутящий момент на шпинделе, Мкр, Нм
    на закрытие на открытие
    НМ11057-050

    30с41нж

    или
    30лс41нж

    		 У1 25Л 50 70,0 90,0
    ХЛ1 20ГЛ
    НМ11057-080 У1 25Л 80 125,0 145,0
    ХЛ1 20ГЛ
    НМ11057-100 У1 25Л 100 180,0 200,0
    ХЛ1 20ГЛ
    НМ11057-125 У1 25Л 125 193,0 208,0
    ХЛ1 20ГЛ
    НМ11057-150 У1 25Л 150 210,0 220,0
    ХЛ1 20ГЛ
    НМ11057-200 У1 25Л 200 245,0 260,0
    ХЛ1 20ГЛ

  • Скачать паспорт изделия

    Загрузка

Задвижки стальные фланцевые

Задвижки стальные широко применяются во многих областях промышленности и используются при монтаже трубопроводов, транспортирующих воду, пар, нефтепродукты, газообразные вещества. Купить стальную задвижку достаточно просто, если известна марка изделия. Если нет, то выяснить технические характеристики стальной задвижки, подобрать замену или аналог помогут наши менеджеры.

Задвижка стальная фланцевая используются при более высоком рабочем давлении среды, чем чугунные, цена на сталь при этом несколько выше. Изготавливают такие задвижки из углеродистой и легированной стали.

Задвижка стальная клиновая – вид запорной арматуры, где закрывающим элементом является клин, соединяющийся со штоком, который приводит его в движение. Клин перемещается перпендикулярно относительно оси трубопровода. Соединение с клином может выполняться разными способами. Учитывая, что существуют изделия с выдвижным и невыдвижным шпинделем, то задвижка стальная клиновая с выдвижным шпинделем наиболее востребована.

В каталоге представлены задвижки стальные, указана их цена для различных диаметров и рабочего давления. Задвижка стальная имеет различные размеры, параметры и характеристики. Все эти данные можно найти в каждой карточке товара, а также скачать необходимые паспорта и сертификаты. Диаметры стальных задвижек имеют диапазон от Ду50 до Ду1000. При заказе задвижки мы предлагаем фланцы стальные.
