Полное наименование | Задвижки чугунные с обрезиненным клином и невыдвижным шпинделем Dendor 47GV |
Тип присоединения | Фланцевое |
Страна производителя: | Польша, РФ |
Завод-изготовитель: | Dendor valve industrial |
Материал корпуса: | Чугун |
Тип привода: | Ручной |
Температура рабочей среды: | от −25°С до +130 гр.С |
Рабочая среда: | Вода, пар |
Класс герметичности: | А |
Давление условное | Ру16 |
Задвижки Dendor серии 47GV предназначена для полного перекрытия рабочей среды в трубопроводе. Преимущество данных задвижек в том, что они значительно дешевле своих европейских аналогов, он не уступают им в качестве. Проще говоря мы предлагаем качество европейской сборки по ценам отечественных производителей.
На нашем складе всегда имеется остаток всех диаметров от Ду50 до Ду600. Задвижки Дендор предназначены для установки в системы с рабочим давлением в 16 атмосфер, но имеют фланцевое соединение на давление Ру10, что позволяет экономить на соединительных элементах, а именно на фланцах, фитингах и прокладках.
Наши специалисты всегда помогут Вам осуществить подбор и замену запорной арматуры по Вашему проекту на арматуру Польского производства марки Дендор. Звоните, ждем Ваших звонков!

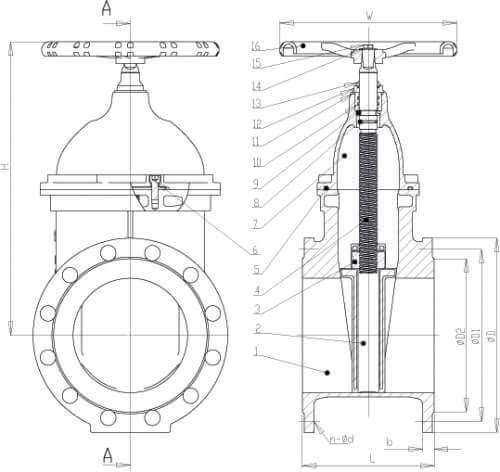

рис.1 чертеж задвижка Dendor 47gv
описание (рис.1):
1 | Корпус | ВЧШГ | GGG50 |
2 | Клин | ВЧШГ, покрытый EPDM | GGG50+EPDM |
3 | Гайка шпинделя | Латунь | - |
4 | Шпиндель | Нержавеющая сталь | SS420 |
5 | Уплотнение крышки | EPDM | EPDM |
6 | Болт | Углеродистая сталь | - |
7 | Крышка | ВЧШГ | GGG50 |
8 | Уплотнение (кольцо) | EPDM | EPDM |
9 | Кольцо | Бронза | - |
10 | Уплотнение кольцо | EPDM | EPDM |
11 | Уплотнение кольцо | EPDM | EPDM |
12 | Втулка | Латунь | - |
13 | Уплотнительное кольцо | EPDM | EPDM |
14 | Шайба | Углеродистая сталь | - |
15 | Болт | Углеродистая сталь | - |
16 | Маховик | ВЧШГ/сталь | GGG50/SS |
Таблица размеров (рис.1):
DN | L | H | ØD | ØD1 | ØD2 | n-Ød | W | Вес, кг | ||
PN10 | PN16 | PN10 | PN16 | |||||||
DN 40 | 140 | 240 | 150 | 110 | 110 | 84 | 4-18 | 4-18 | 160 | 8 |
DN 50 | 150 | 250 | 165 | 125 | 125 | 102 | 4-18 | 4-18 | 180 | 10 |
DN 65 | 170 | 265 | 185 | 145 | 145 | 122 | 4-18 | 4-18 | 180 | 15 |
DN 80 | 180 | 300 | 200 | 160 | 160 | 138 | 8-18 | 8-18 | 200 | 15 |
DN 100 | 190 | 350 | 220 | 180 | 180 | 158 | 8-18 | 8-18 | 200 | 19 |
DN 125 | 200 | 410 | 250 | 210 | 210 | 188 | 8-18 | 8-18 | 220 | 27 |
DN 150 | 210 | 450 | 285 | 240 | 240 | 212 | 8-22 | 8-22 | 250 | 34 |
DN 200 | 230 | 550 | 340 | 295 | 295 | 268 | 12-22 | 12-22 | 280 | 58 |
DN 250 | 250 | 650 | 405 | 350 | 355 | 320 | 12-22 | 12-22 | 320 | 83 |
DN 300 | 270 | 710 | 460 | 400 | 410 | 367 | 12-22 | 12-22 | 350 | 130 |
DN 350 | 290 | 762 | 520 | 460 | 470 | 431 | 16-22 | 16-26 | 450 | 177 |
DN 400 | 310 | 836 | 580 | 515 | 525 | 482 | 16-26 | 16-30 | 450 | 218 |
DN 450 | 330 | 957 | 640 | 565 | 585 | 550 | 20-26 | 20-30 | 640 | 340 |
DN 500 | 350 | 1036 | 715 | 620 | 630 | 611 | 20-26 | 20-33 | 640 | 400 |
DN 600 | 390 | 1188 | 840 | 725 | 770 | 722 | 20-30 | 20-36 | 640/ред. | 630 |
DN 700 | 430 | 1502 | 910 | 840 | 840 | 794 | 24-30 | 24-39 | ред. | 970 |
DN 800 | 470 | 1661 | 1025 | 950 | 950 | 901 | 24-33 | 24-39 | ред. | 1332 |
DN 1000 | 550 | 2100 | 1230 | 1160 | 1170 | 1112 | 28-37 | 28-45 | ред. | 2500 |
